五金冲压模具零件图在绘制时有什么要求吗?

更新时间  2022-07-26 23:06 阅读

设计冲压模具图是非常重要的,设计的好坏直接影响冲压模具的制造和成本。那么在绘制冲压模具零件图时应该注意什么呢?下面浙江百富都机电小编会带你去看看。

一、视图应正确、充分

所选视图应充分、准确地表示零件内外的结构形状和尺寸,视图数量应最少。

二、图形应完整绘制

绘制零件图是为了反映零件的结构。应为加工零件提供图纸说明。非标准零件或虽然是标准零件,但仍需进一步加工的零件需要绘制零件图。虽然有些零件是标准零件,但仍需加工漏料孔、螺钉孔和销钉孔等。

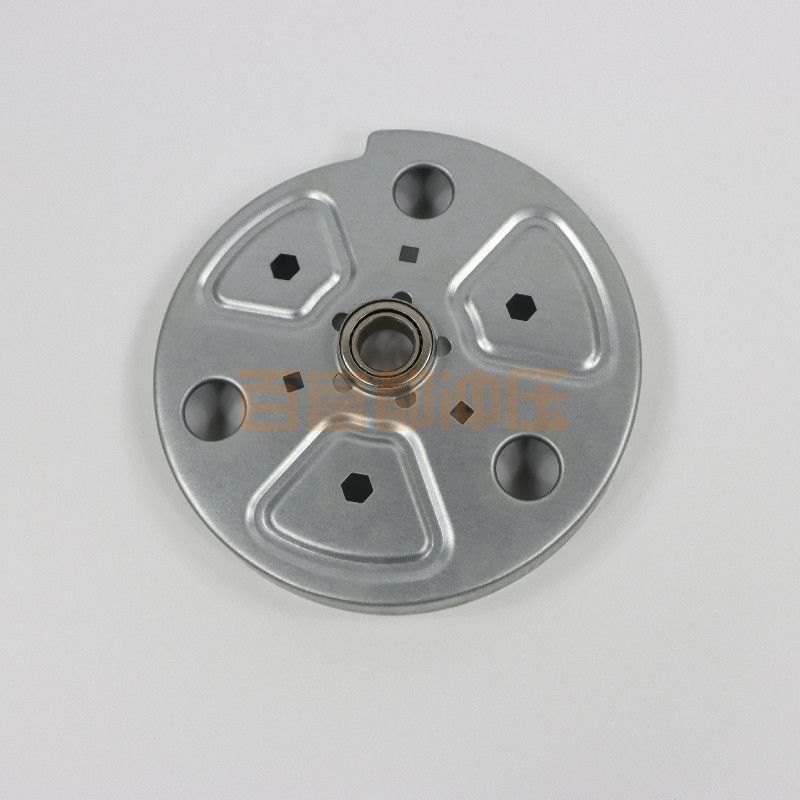

五金冲压模具零件图在绘制时有什么要求吗?

三、零件图的视图应正确布置

为保证零件图的正确绘制,建议根据装配位置绘制零件图,轴零件根据加工位置绘制零件图。装配图上零件主视图反映厚度方向的结构,俯视图为原平面内的结构。

四、标记尺寸应正确

所有配合尺寸和精度要求较高的应标记公差。装配过程中需要加工的尺寸应标记在装配图上。如果必须在零件图上标记,则应在相关尺寸附近标记。当装配需要留出一定的余量时,装配链的补偿量和装配后所需的配合尺寸、公差和表面粗糙度可以标记在零件图上。

五、当符号或图案中不方便表示时

制造过程中必须保证的条件和要求应在技术条件中注明,内容因零件、要求和加工方法不同而不同。

1、对材料的要求,如热处理方法和热处理后表面应达到的硬度。

2、表面处理、表面涂层和表面修饰的要求。

3、未注圆半径的说明、个别部位的修饰加工要求等。

4、其他特殊要求。
