不锈钢拉伸件的加工形状有哪些?

时间:2022-06-12 作者:百富都

众所周知,不锈钢拉伸部件作为冲压加工中的一种特殊金属冲压件,通过多次均匀拉伸,将大大提高拉伸部件的精度。如果在早期生产过程中出现故障,也可以从零开始拉伸,然后减少作废的发生。拉伸作为主要的冲压工艺之一,应用广泛。那么,不锈钢拉伸件的加工形状有哪些类型呢?

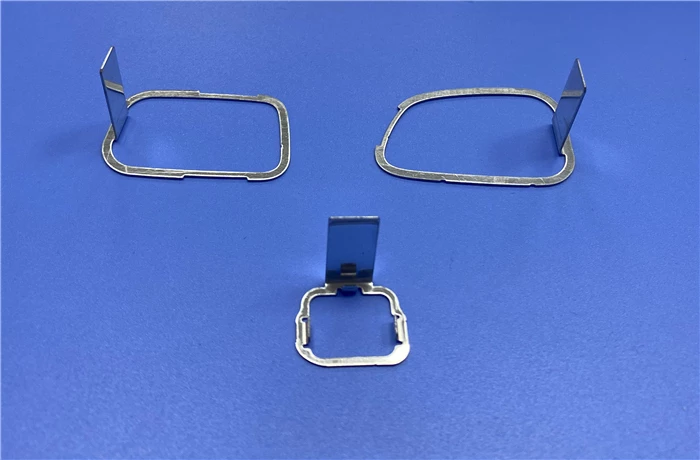

不锈钢拉伸件

拉伸加工简单来说就是利用模具将平板毛坯形成为开口空心零件的冲压加工方法。圆筒形、矩形、阶梯形、球形、锥形、抛物线形等不规则形状的薄壁零件,如果配合其他冲压成型工艺,也可以制作形状更复杂的零件。

根据变形力学的特点,不锈钢拉伸件可分为箱形件(直壁非旋转体)、圆形和简形件(指直壁旋转体)、曲面形状件(指曲面旋转体)和非旋转体曲面形状件。其特点如下:

一、圆筒形件的变形特性。

在加深过程中,变形区域为空白法兰边缘,其他部分为传力区,不参与主要变形;在切向压应力和径向拉应力的作用下,空白变形区域产生切向压缩和径向拉伸的变形;限变形参数主要受空白传力区域承载力的限制。

二、盒件的变形特性。

变形性质与圆形简化件相同。不同之处在于,总是被拉压的变形在空白周围分布不均匀,圆角变形大,直边变形小;在空白周围,大变形和小变形之间有相互影响。

三、曲面形状部件的变形特性。

空白的外周是一个拉深变形区域,一直受到压力;空白的中间部分是两向拉应力的膨胀变形区域。

四、非旋转体曲面形状部件的变形特性。

加深空白的变形区域也由外部加深变形区域和内部膨胀变形区域组成,但这两种变形在空白周围的分布不均匀;当曲面法兰边缘部件加深时,空白周围的变形区域也有剪切变形。

以上是关于不锈钢拉伸件加工外观类型的相关内容。在拉伸部件的加工中,质量是一个不容忽视的重要问题。无论哪种类型的拉伸部件、材料、工艺和模具,都是影响拉伸加工的重要因素。我希望以上内容能对读者有所帮助。
