五金冲压件翻边工艺标准展示

时间:2022-05-31 作者:百富都

我们在预处理的五金冲压孔或部分孔型(有时也可以不预处理加工孔),依靠材料的拉伸变形沿一定曲线翻成竖边的冲压方法称为翻边,五金冲压分为圆孔翻边和外缘翻边。由于材料是通过拉伸成形,其形成主要受材料延伸率的大小限制。翻边主要用于铆合、过孔、攻丝等功能。

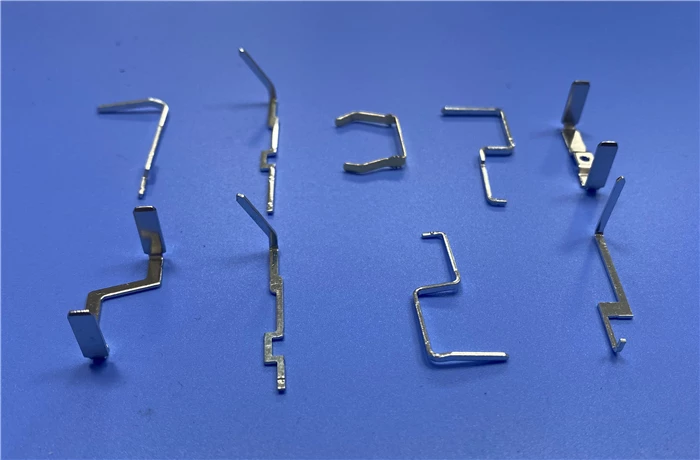

五金冲压件

五金冲压圆孔翻边的模具和计算公式及相关工艺要求如下:

公式:d=0.5~0.6T;d的取值与H成反比,d值小时,H值就大。

D=D1 (D-D1)=D1 1.3T;保证翻边D的垂直度,一般情况下D≤D1+1.3T。

H= 0.43R+0,72T;翻边高度H(取决于翻边金属的体积)通常是1.7T~1.9T。

L= 2.5T;M为螺纹规格。

公式中d为预冲孔直径

D1—翻边孔内径/凸模冲子

D21—翻边竖边直径(按中心层计算)D翻边孔外径H翻边孔高度

R—翻边内半径/凹模外半径

L—翻边孔中心距边距

T—材料厚度

小螺纹孔翻边数据如下:

五金冲压工艺要求:

五金冲压翻边孔高度H≥3P;P为螺纹牙距。翻边同一平面的孔距公差为≥±0.15。

不推荐使用T=1.5mm不锈钢M3翻边,T=2.0不锈钢M4翻边。

铝板翻边攻丝时,应考虑螺纹所能承受的力。

外缘翻边分为凸轮廓翻边和凹轮廓翻边两种类型;外凸轮廓翻边又称压缩类翻边,凹轮廓翻边又称伸长类翻边。

说明:R—制件翻边后的圆角半径;

b-翻边前半径与翻边后半径的差异;

R+b、R-b翻边前(毛坯)的圆角半径

上述是五金冲压件翻边工艺标准展示的相关内容,希望能够帮助到读者。
