带法兰凸缘的电磁阀，客户在法兰口部会有一个台阶安装盖板和轴类，对于有台阶的内径尺寸和圆度和中心孔同心度的要求是很高，另外有个难点就是这个止口的r角。

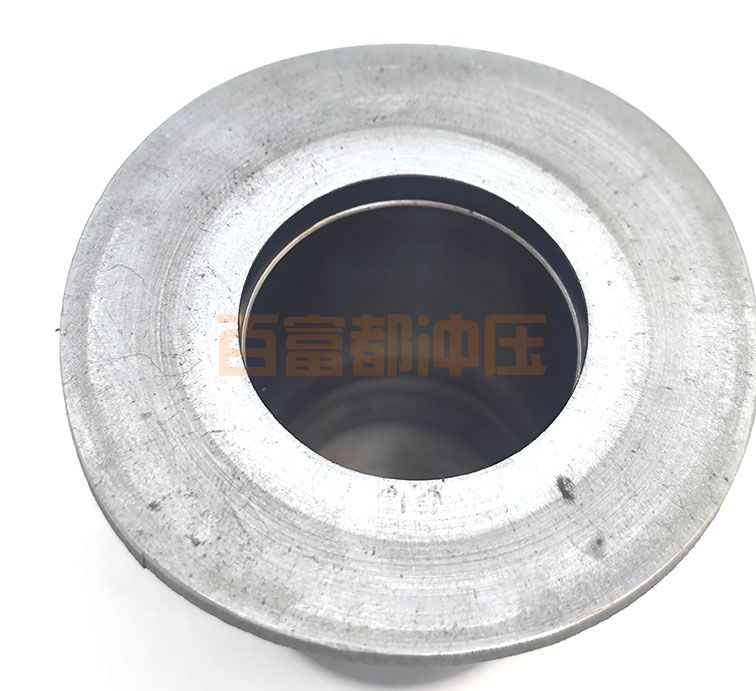

冲压拉深，翻边再压平，这里的r角永远避免不了，很多客户很苦恼，只有选择了留足够的余量，车加工。车加工代价太高，因为需要全部任何部位尺寸包括法兰平面都要车一刀，才能保证垂直、平行，同心等。另外车加工的光洁度难以和拉深的比。如下图可以看到不好的r角的效果。

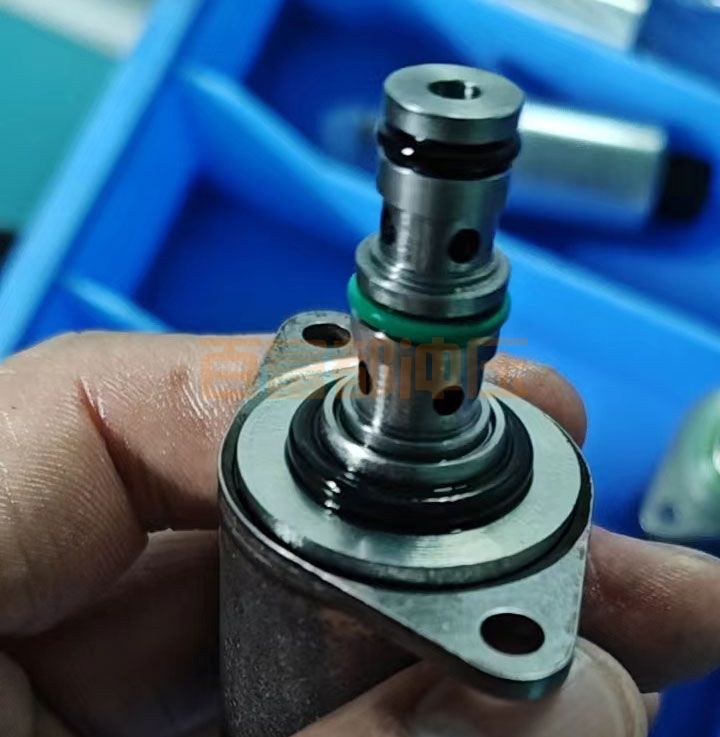

比较下r角整形到位的状态，如下图，

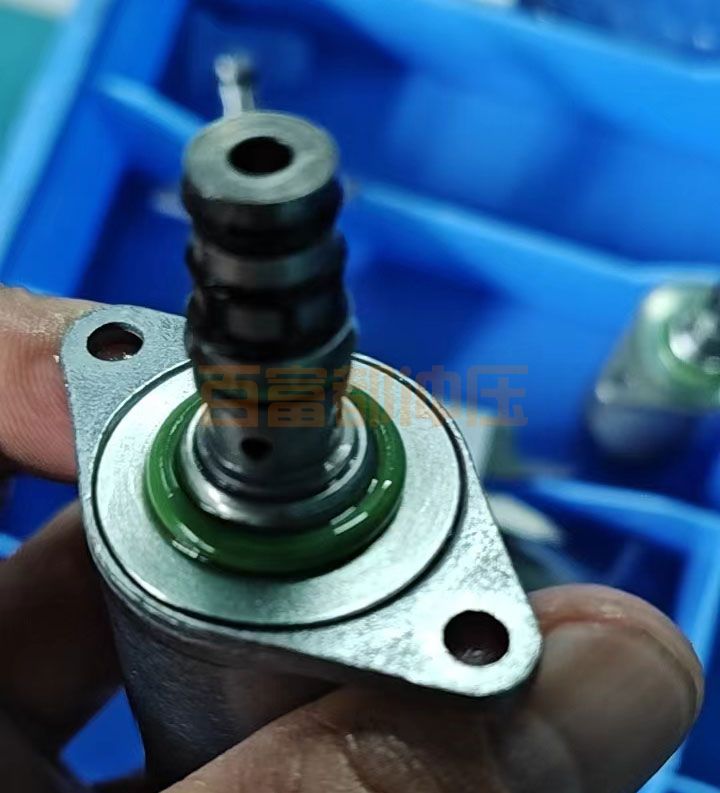

这个项目是德国托马斯工程机械电磁阀，开关阀，比例阀上用的外壳。特点是冲压法兰切边后，内部圆度和止口圆度的变形，还有止口r角问题，内部同轴度和同心度。

我司受恒立液压的委托开发，经他们公司检验，同轴度在0.025左右，粗糙度远远小于图纸要求，止口圆度7号尺寸和内部圆度14号尺寸，这2个圆度都是微米级别的，止口r角小于r1等非常好的效果。
